Терморегулятор на бойлер своими руками

Покупка водонагревателя – дело непростое, и подойти к нему нужно ответственно, ведь вы приобретаете прибор, от которого будет зависеть комфорт вашей семьи в течение нескольких последующих лет. Несмотря на то, что бойлер для домашнего использования – устройство не сложное и, к тому, же широко распространенное, выбор его часто становится настоящей проблемой.

Водонагреватель в использовании

Чтобы приобрести подходящий прибор, нужно знать много о разновидностях водонагревателей и об основных составляющих элементах данных приборов. В этой статье мы расскажем вам о такой важной части устройства бойлера как терморегулятор.

Терморегулятор для бойлера

Назначение

Терморегулятор – это прибор, предназначенный для того, чтобы удерживать температуру воды в пределах заданных значений. Он выполняет функцию своеобразного «предохранителя», оберегая прибор от перегрева. Термостат контролируют температуру воды в баке, вовремя запуская и останавливая процесс нагрева.

Терморегулятор для бойлера

Помимо автоматизации работы устройства, терморегулятор отвечает за безопасность использования водонагревателя. Ведь при повышении температуры выше нормы возрастает давление внутри бака, а неконтролируемый рост давления может привести к взрыву устройства.

Терморегулятор для бойлера

Принцип работы

Несмотря на то, что практически каждый производитель оснащает бойлеры термостатами разного образца, принцип работы у всех устройств подобного рода будет один и тот же.

Схема термостата для бойлера нового поколения

Для начала нужное значение температуры задается пользователем при помощи специального регулятора на панели управления водонагревателя. Далее вода нагревается до заданной температуры, при этом реле, установленное на термостате, размыкает контакты ТЭНа.

Когда вода в баке остывает, то есть, температура падает ниже нормы, реле вновь замыкает контакты, в результате чего запускается процесс нагрева воды.

Терморегулятор для бойлера

Виды

Терморегуляторы, которыми оснащают водонагреватели, бывают нескольких разновидностей – стержневые, капиллярные и электронные. Рассмотрим каждую из них подробнее.

Стержневой термостат для бойлера Стержневой термостат для бойлера

Стержневые

Стержневые терморегуляторы, пожалуй, самые старые из всех подобных приборов. Они представляют собой небольшую трубку длиной примерно 35 см, а шириной – 1 см. Под воздействием высокой температуры трубка увеличивается в размерах и надавливает на выключатель. Недостатком такой системы является невысокая точность, так как трубка может быстро остывать, заставляя бойлер работать дольше, чем нужно.

Стержневой термостат для бойлера Стержневой термостат для бойлера

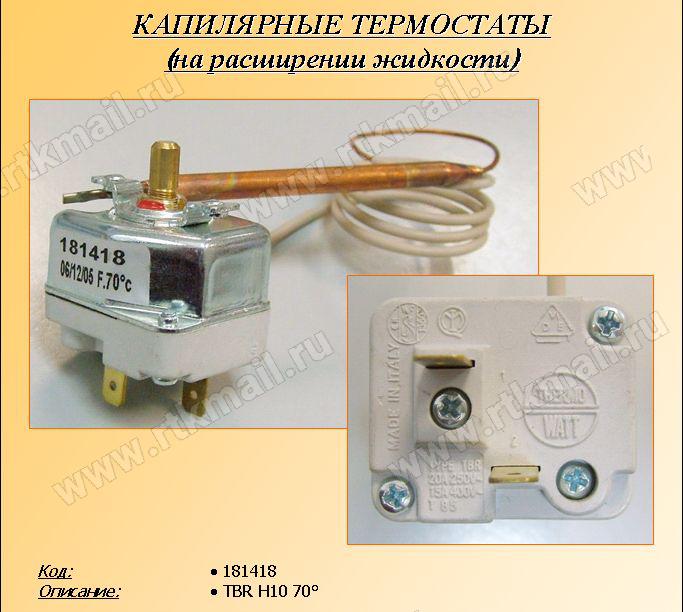

Капиллярные

Капиллярные терморегуляторы появились позже стержневых, но и они используются уже достаточно давно. Они также выполнены в виде трубки, но внутри находятся баллоны с жидкостью, плотность которой иная, чем у обычной воды. Когда происходит нагрев, жидкость увеличивается в объеме и баллон соприкасается с мембраной, отключающей прибор. Точность этого вида термостатов составляет +/- 3 градуса.

терморегулятор на бойлер своими руками alt="Капиллярный термостат для бойлера"> Капиллярный термостат для бойлера

Электронные

Электронные терморегуляторы являются самыми современными и точными из всех вышеперечисленных. Для более совершенной работы они взаимодействуют с реле защиты, что позволяет аварийно отключать питание, если резервуар водонагреватель пуст.

Электронный термостат для бойлера Электронный термостат для бойлера

Существует и иная классификация терморегуляторов, согласно которой данные приборы разделяются на следующие типы:

  • электромеханические/электронные – в зависимости от ключевого элемента управления;
  • простые/программируемые – в зависимости от способа задавания температуры;
  • накладные/врезные – в зависимости от способа установки.
Врезной терморегулятор для бойлера Врезной терморегулятор для бойлера

Как проверить исправность?

Даже самые качественные и надежные бойлеры иногда выходят из строя, и часто случается так, что причина неполадок в работе прибора – это поломка терморегулятора. Диагностировать подобную неисправность можно и в домашних условиях, не прибегая к помощи мастера-ремонтника.

  1. Чтобы выяснить, исправен ли термостат, нужно снять его с водонагревателя и перевести в режим измерения сопротивления.
  2. Затем задаем максимальное значение температуры и измеряем сопротивление на контактах ввода своими и вывода устройства. Если прибор никак не реагирует, вероятнее всего, терморегулятор неисправен.
  3. Если произошел отклик, переводим ручку регулятора на минимальное значение и вновь присоединяем щупы тестера к контактам.
  4. Далее берем зажигалку и нагреваем с ее помощью трубку термостата.

Через некоторое время должно сработать реле, размыкающее цепь, и значение сопротивления устремится вверх. Если этого не произошло, значит, терморегулятор сломан и нуждается в замене.

Проверка термостата специальным прибором Проверка термостата специальным прибором

Подключение и регулировка

Если, проведя диагностику водонагревателя, вы выяснили, что терморегулятор неисправен, следует заменить этот прибор на новый. Сделать это вполне возможно своими силами.

  1. Отключаем водонагреватель от питания.
  2. Блокируем подачу воды к бойлеру, сливаем из бака остатки жидкости.
  3. Снимаем нижнюю панель прибора, открывая доступ к ТЭНу.
  4. Снимаем прижимное кольцо нагревательного элемента.
  5. Вынимаем датчики терморегулятора и регулирующий блок.
  6. Устанавливаем на место новый терморегулятор.
  7. Возвращаем на место прижимное кольцо нагревателя, закрепляем нижнюю панель.
Термостаты для бойлера Термостат для бойлера

Советы по выбору

Мы составили для вас краткий список рекомендаций, которые должны помочь в выборе и покупке нового термостата.

  • Отправляясь в магазин за новым прибором, возьмите с собой технический паспорт водонагревателя. Зная необходимые параметры, продавец сможет подобрать подходящую модель термостата.
  • Не спешите выкидывать сломанный термостат до того, как приобретете новый. Маркировка на отжившем свой век приборе – это полезные сведения, зная которые вы без труда сможете выбрать новый, такой же термостат, просто показав ее продавцу, или введя в поисковую строку интернет-каталога.
Новые термостаты

Если вы выбираете терморегулятор самостоятельно, ориентируйтесь на следующие характеристики: вид прибора, габариты, способ установки, рабочую силу тока, функционал (регулировка температуры и/или защита).

Терморегулятор для бойлера

Частые неисправности и ремонт

Как и любой другой прибор, термостат подвержен разнообразным поломкам, которые могут происходить по причине как внешних, так и внутренних факторов. Перечислим наиболее частые неисправности, которые случаются с терморегуляторами, установленными в бойлерах:

  • износ медной капиллярной трубки;
  • плохое взаимодействие контактов терморегулятора и нагревателя;
  • сбой регулировки нагревательного элемента;
  • образование накипи;
  • поломки, вызванные перепадами напряжения.
Ремонт термостата для бойлера

Вне зависимости от типа и причины неисправности, специалисты не рекомендуют производить самостоятельный ремонт терморегулятора. Сломанный прибор правильнее всего будет заменить – это самое безопасное и надежное решение проблемы.

Терморегулятор для бойлера

Если возможности заменить теромрегулятор на новый нет, можно попробовать сделать это самостоятельно. Следующий видеоролик поможет вам сделать это правильно.
